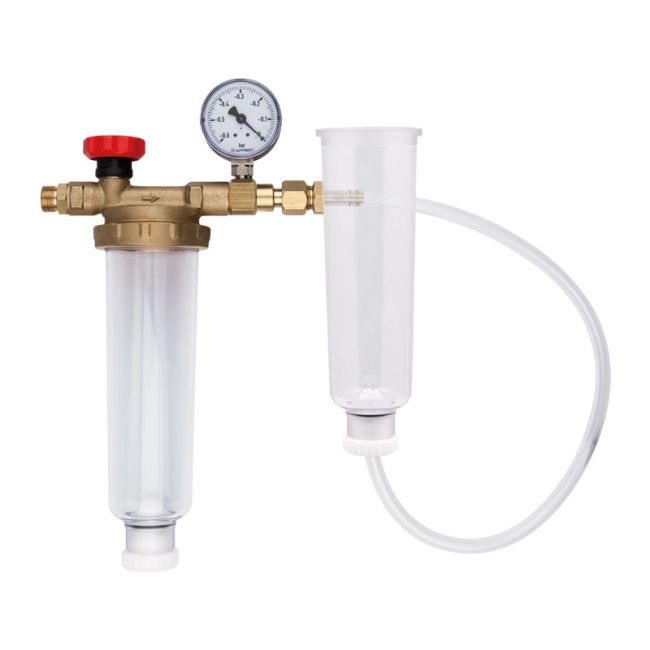

Prüfarmatur für Antiheberventile

Prüfarmatur zur Funktionskontrolle von eingebauten Sicherheitsarmaturen gegen Aushebern (Mebran- oder Kolbenantiheberventile) in ölführenden Rohrleitungen oder Entnahmeeinrichtungen. Durchführbar an allen Anlagen mit marktüblichen Filterkombinationen.
Ist eine Afriso Filtertasse mit Prüf- und Entleereinrichtung vorhanden, ist lediglich die bestehende Filtertasse gegen die Filtertasse der Prüfarmatur auszutauschen.
Geprüft werden können die Medien Heizöl EL (DIN 51603-1) und Dieselkraftstoff (EN 590) sowie Bioheizöl (EN 14213) und Biodiesel (EN 14214) mit bis zu 100 % FAME.

Montage und Funktion:
Filtertasse der Prüfvorrichtung in den vorhandenen Heizölfilter der Anlage einschrauben (entfällt bei Verwendung von Ölfiltertassen mit Prüf- und Entleereinrichtung), den Schlauch in die Prüf-Entleereinrichtung stecken, eine Ölansaugpumpe an der rechten Seite der Prüfarmatur anschließen und schon kan die Prüfung durchgeführt werden. Hierzu ist ein Vakuum zu erzeugen, wodurch Heizöl angesaugt wird und in die Prüftaste strömt. Der Unterdruck wird durch die Absperreinrichtung in der Prüftaste eingeschlossen und am Manometer angezeigt. Sobald kein Öl mehr in der Prüftaste einströmt, herrscht Druckgleichgewicht. Nun kann der angezeigte Unterdruck am Prüfmanometer abgelesen und mittels einer einfach Formel (hydrostatischer Druck / Druckdifferenz) ermittelt werden, ob die Heberschutzfunktion gegeben ist.

Technische Daten:
Anzeigebereich: -0,6 / 0 bar
Anschluss: G 3/8 mit 60° Konus

Lieferumfang:
Prüfarmatur mit langer Filtertasse, Unterdruckmanometer, Schlauch, Prüftasse mit Entleereinrichtung und Kunststoff-Gerätekoffer
