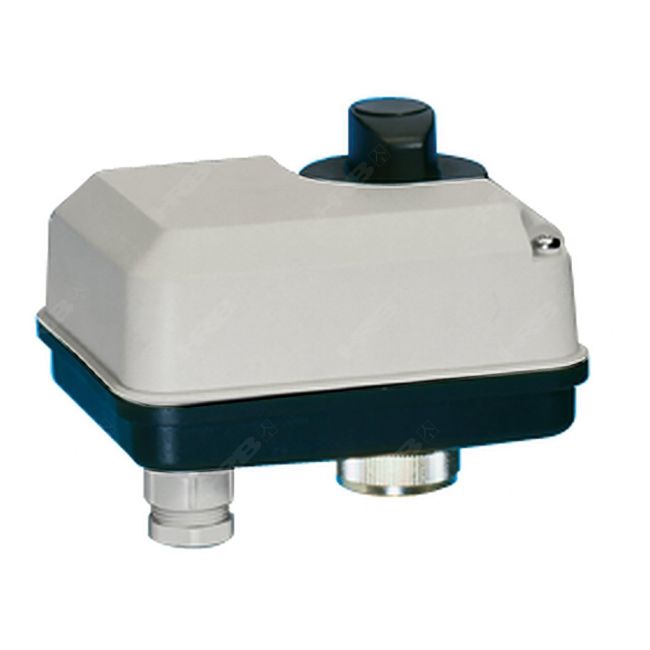

ML7435E1004, Resideo/Honeywell Stellantrieb 279222

Anwendung:
Die Stellantriebe ML7430E/ML7435E werden zusammen mit den Kleinventilen V5832B/V5833A (DN 25…DN 40) und V5825B,D für die stetige Regelung von hohen Differenzdrücken eingesetzt. Sie sind besonders geeignet für die Anwendung in Kompakt- oder konventionellen Fernheiz-Stationen, Lüftungs-/Klimaanlagen, Dachzentralen für Zonenregelung und Warmwasserbereitungsanlagen. Die Antriebe sind mikroprozessorgesteuert für exakte Positionierung. Die Wirkweise ist umkehrbar. Die Ventil-Stellantriebs-Kombination V5825/ML7435E zeichnet sich durch eine Notstellfunktion nach DIN 32730 aus.

Merkmale:
• Einfache und schnelle Montage
• Kein separates Verbindungsgestänge erforderlich
• Keine Justierungen
• Geringe Leistungsaufnahme
• Kraftabhängige Endschalter
• Optionale Notstellfunktion (ML7435E)
• 0…10 / 2…10 Vdc Eingangssignal wählbar
• Synchronmotor
• Schnelle Laufzeit
• Handverstellung
• Direkte oder umgekehrte Wirkweise einstellbar
• Wartungsfrei

Technische Daten:
Umgebungsbedingungen: 0…+50 °C, 5…95 % r.F.
Lagerbedingungen: -40…+70 °C, 5…95% r.F.
Mediumstemperatur: max. +130 °C
Eingangssignal: Y = 0…10 Vdc oder 2…10 Vdc
Eingangswiderstand: Ri = 100 kΩ
Signalquelle Ausgangsimpedanz: max. 1 kΩ
Schutzklasse: II nach EN 60730-1
Schutzart: IP54 nach EN 60529
Feuerhemmend nach: UL 94 - V0 mit metallischer Kabeleinführung
Anschlussklemmen: max. 1,5 mm2
Kabeleinführung: PG13,5
Gewicht 0,4 kg / 0,5 kg
Gehäuse: ABS-FR
Grundplatte: glasfaserverstärkter Kunststoff
Versorungsspannung: 24 V AC
Leistungsaufnahme: 5 VA
Stellweg: 6,5 mm
Stellkraft: >400N
Notstellzeit: 15 s
