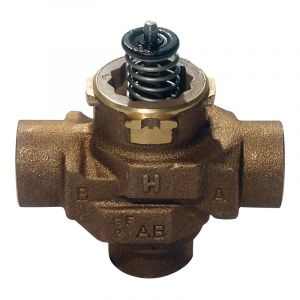

Honeywell Dreiwegeventile VC..

Dreiwege-Ventile können entweder für Ventil- oder Mischanwendungen in Zentralheizungen und/oder Kühlsystemen eingesetzt werden.
Diese Modelle können auch für Ventilator-Konvektoren, Sockel oder Konvektionsheizungen verwendet werden.
Je nach Modell werden sie mit Nieder- oder Netzspannung von EPE- oder EPU-Reglern angesteuert wie z. B. Raumthermostat, Kesselthermostat oder Durchflussschaltern.
In den VC-Ventilen wurden die Vorteile einer sinusförmigen Öffnungscharakteristik ausgenutzt.
Das Ventil arbeitet dadurch ruhig und ohne Wasserschläge. Durch die interne Logik braucht der Antrieb nur dann Strom, wenn das Ventil in die vorgegebene Stellung bewegt wird.

Technische Daten:
- 0 bis 95°C Mediumstemperatur
- bis zu 4 bar Differenzdruck

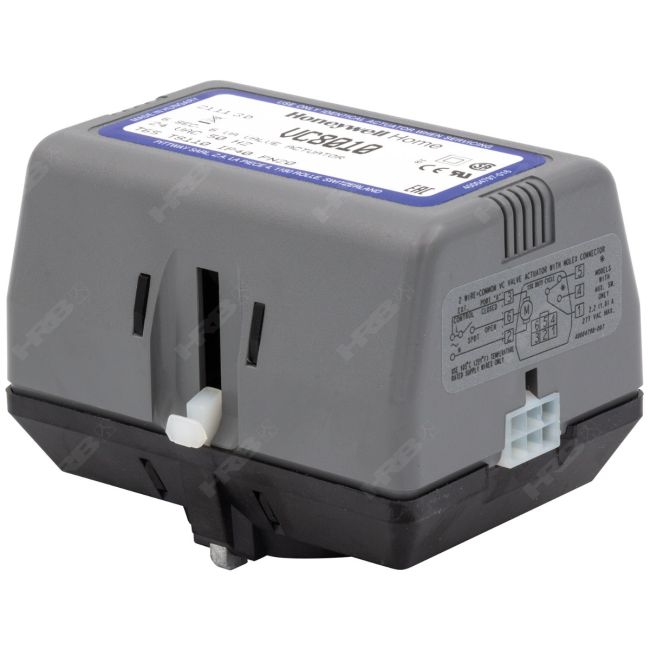

- Antrieb schutzisoliert
- elektrischer Anschluss über Schnellverbindungen
- 0 bis 65°C Umgebungstemperatur
- geeignet für Trinkwasser

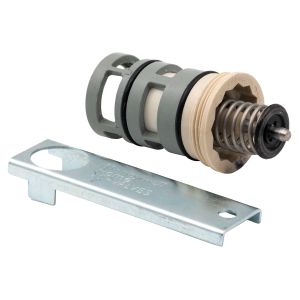

- schneller und einfacher Austausch von beweglichen Teilen
- Installation des Antriebs ist ohne Entleerung des ganzen Systems möglich

Erklärung EPE-Ansteuerung (einpolig-einschaltend):
Bei Wärmebedarf wird der Reglerkontakt geschlossen, RLY1 zieht an und schließt den Kontakt NO von Schalter SW3. Dadurch wird Anschluss B geschlossen und Anschluss A geöffnet. Wenn A vollständig geöffnet ist, schließt der Nocken Schalter SW1 und öffnet SW2. Ist der Wärmebedarf gedeckt wird der Reglerkontakt geöffnet. RLY1 fällt ab und der Kontakt NC in SW3 wird geschlossen. Ist Anschluss A vollständig geschlossen, schließt der Nocken SW2 und öffnet SW1. Das Ventil ist nun wieder bereit für die nächste Wärmeanforderung. Im Falle eines Stromausfalls bleibt das Ventil bei beiden Antriebsarten in der aktuellen Position stehen. Wenn der Strom wieder eingeschaltet wird, reagiert das Ventil auf den Reglerzustand.

Erklärung EPU-Ansteuerung (einpolig-umschaltend):
Bei Wärmebedarf wird der Reglerkontakt NO geschlossen, das Ventil schließt Anschluss A und öffnet Anschluss B. Wenn Anschluss A vollständig geöffnet ist, schließt der Nocken den Schalter SW1 und öffnet den Schalter SW2. Ist der Wärmebedarf gedeckt, wird der NC Reglerkontakt geschlossen. Der Antrieb wird über SW1 angesteuert und Anschluss A wird geschlossen. Ist Anschluss A vollständig geschlossen, schließt der Nocken SW2 und öffnet SW1. Das Ventil ist wieder bereit für die nächste Wärmeanforderung.
