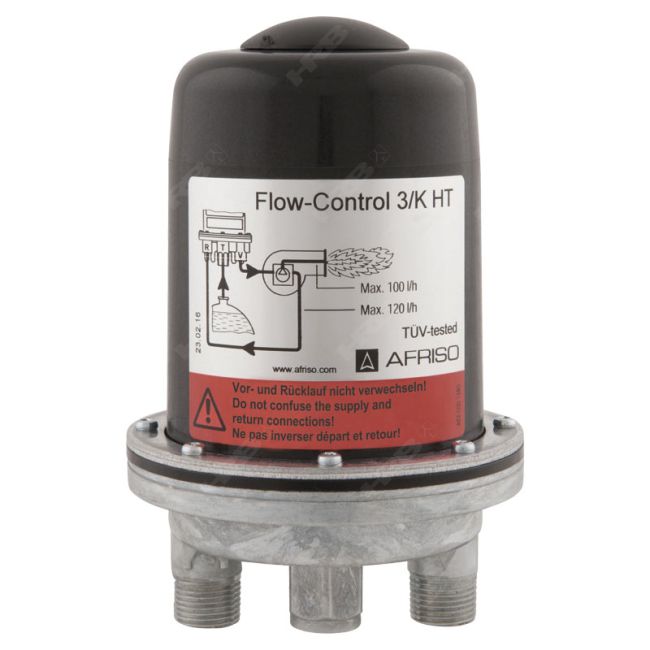

Afriso Flow-Control 3 K HT, Heizölentlüfter

Anwendung:
Für Einstrangsysteme mit Rücklaufzuführung in Ölfeuerungsanlagen zur kontinuierlichen Entlüftung. Geeignet für die Medien Heizöl EL (DIN 51603-1) und Dieselkraftstoff (EN 590) sowie Bioheizöl und Biodiesel mit bis zu 100 % FAME und pflanzliche Öle (Rapsöl). Auch für den Einsatz in hochwassergefährdeten Gebieten. Flow-Control 3/K HT ist empfehlenswert bei Montage unterhalb des max. Heizölpegels im Tank und immer, wenn besondere Sicherheit gewünscht wird.

Beschreibung:
Automatischer Heizölentlüfter, bestehend aus einem Zink-Druckgussgehäuse mit tankseitigem Anschlussgewinde G¼ IG und brennerseitigen Anschlussgewinden G3 / 8a mit 60°-Konus zum Anschluss der Brennerschläuche. Für den Anschluss zum Heizölfilter wird ein Ölschlauch mit kugelförmiger Abdichtung für 60°-Konus und Überwurfmutter G3/8 mitgeliefert. Die Entlüfterhaube ist aus glasfaserverstärktem Kunststoff (nicht transparent), alle Dichtungen sind aus FKM. Flow-Control 3/K HT verfügt über 2 getrennte Schwimmerkammern. In der unteren Schwimmerkammer befindet sich der Betriebsschwimmer, in der oberen der Sicherheitsschwimmer. Die obere Schwimmerkammer verhindert, dass Ölschaum (z. B. bei Inbetrieb nahme/ Filterwechsel) durch die Entlüftungsbohrung austreten kann und zeigt zugleich Störungen des Entlüftungsventils an. Die Gefahr einer unbemerkten Leckage in der Rücklaufleitung entfällt durch den Einsatz des Einstrangsystems. Auf die sonst erforderliche regelmäßige Überprüfung der Rücklaufl eitung kann verzichtet werden. Geeignet auch für Druckbetrieb bis max. 0,7 bar. Druckwasserdicht bis 10 m Wassersäule.

Technische Daten:
Anschluss Brenner: G3 / 8 AG mit 60°-Konus für Brennerschlauch
Anschluss Tank: G 1/4“ IG
Düsenleistung Max.: 100 l/h
Rücklaufstrom Max.: 120 l/h
Einbaulage Schwimmergehäuse senkrecht nach oben
Betriebsüberdruck: Max 0,7 bar
Temperatureinsatzbereich: Medium max. 80°C
