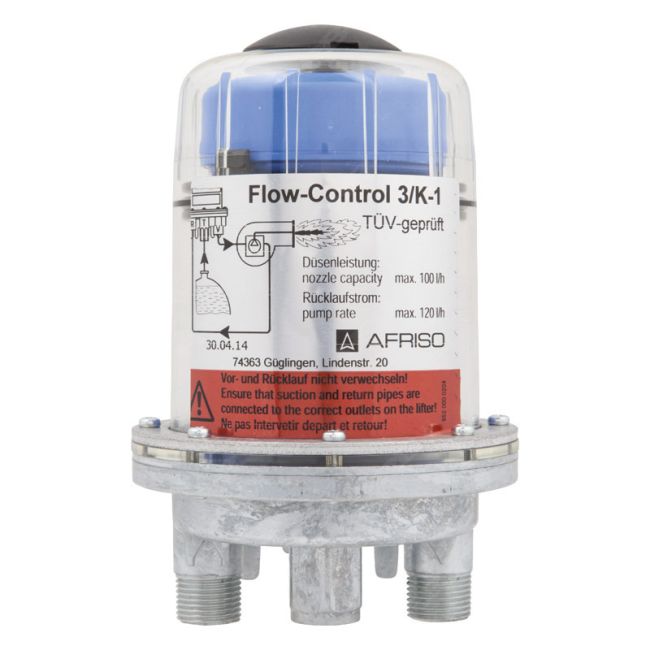

Afriso Flow-Control 3 K, Heizölentlüfter

Anwendung:
Für Einstrangsysteme mit Rücklaufzuführung in Ölfeuerungsanlagen zur kontinuierlichen Entlüftung. Geeignet für die Medien Heizöl EL (DIN 51603-1) und Dieselkraftstoff (EN 590) sowie Bioheizöl und Biodiesel mit max. 20 % FAME. Auch für den Einsatz in hochwassergefährdeten Gebieten. Die Gefahr einer unbemerkten Leckage in der Rücklaufleitung entfällt durch den Einsatz von Flow-Control. Auf die sonst erforderliche regelmäßige Überprüfung der Rücklaufleitung kann verzichtet werden.

Beschreibung:
Automatischer Heizölentlüfter, bestehend aus einem Zink-Druckgussgehäuse mit tankseitigem Anschlussgewinde G¼ IG und brennerseitigen Anschlussgewinden G3 / 8 AG mit 60°-Konus zum Anschluss der Brennerschläuche. Die Entlüfterhaube ist aus transparentem Kunststoff. Flow-Control 3/K verfügt über zwei getrennte Schwimmerkammern. In der unteren Schwimmerkammer befindet sich der Betriebsschwimmer, in der oberen der Sicherheitsschwimmer. Die obere Schwimmerkammer verhindert, dass Ölschaum (z. B. bei Inbetriebnahme/Filterwechsel) durch die Entlüftungsbohrung austreten kann und zeigt Störungen des Entlüftungsventils an. Für den Anschluss zum Heizölfilter wird ein Ölschlauch mit kugelförmiger Abdichtung für 60°-Konus und Überwurfmutter G3/8 mitgeliefert. Druckwasserdicht bis 10 m Wassersäule. Alle Flow-Control-Ausführungen sind TÜV-geprüft.

Technische Daten:
Anschluss Brenner: G3 / 8 AG mit 60°-Konus für Brennerschlauch
Anschluss Tank: G 1/4“ IG
Düsenleistung Max.: 100 l/h
Rücklaufstrom Max.: 120 l/h
Einbaulage Schwimmergehäuse senkrecht nach oben
Betriebsüberdruck: Max 0,7 bar
Temperatureinsatzbereich: Medium max. 60°C
